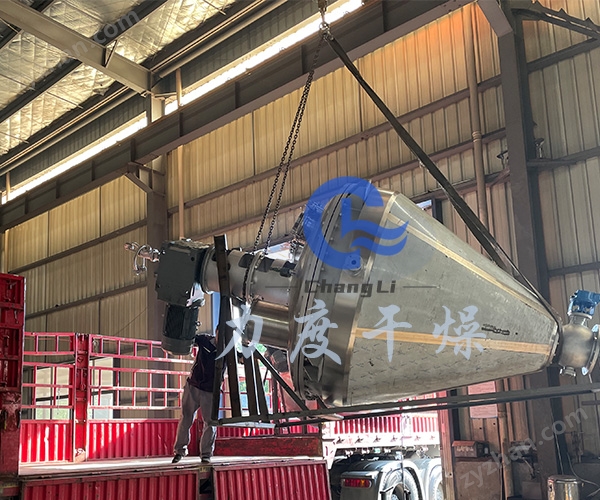

维生素单锥螺带真空干燥机

维生素  ，有时音译为维他命，但“维生素”是营养学上的专用名词，它是指一系列有机化合物的统称，是人和动物为维持正常的生理功能而必需的一类微量有机物质，大多数无法由生物体自己产生，必须从食物中摄取，仅有少数可以在体内合成或由肠道微生物产生。

一.维生素单锥螺带真空干燥机原理

本机由加热锥体设有加热夹套，热源为热水、导热油或低压蒸汽，从而使锥体内壁保持一定的的温度。变频调速电机经平行斜齿轮减速机，驱动单螺带搅拌器旋转，带动物料沿锥型筒旋转并自下而上提升，物料到达后由重力和惯性作用，自动流向旋涡中心回到锥型筒体底部，整个过程使物料在锥型筒体内强制加热，相对对流、掺混，热量在物料中相互扩散，使物料不规则往复运动，完成物料同单螺带和筒壁表面进行高频率传热交换，在短时间内达到加热干燥的效果。从而使物料内部水份不断蒸发，在真空泵的作用下，水蒸汽由真空泵引出，如须回收液体溶剂可加冷凝器、回收液储罐回收。干燥完成后，打开下部的出料阀出料。

二.维生素单锥螺带真空干燥机组成结构

本机由电机、减速机、机架、机械密封、金属烧结网过滤器、空心双螺带搅拌器、带夹套加热的锥型筒体和卸料阀等部件组成。

1．传动和密封部分：

由电动机、减速机、机架和机械密封组成。

1.1电动机：采用变频调速电机，运转过程中可根据需要调整转速。

1.2减速机：KFA系列斜齿轮减速机，运行平稳可靠、噪音低，使用寿命长。

1.3机架：自行设计，制造精度高。内设二副滚子轴承，可调整搅拌器高度和径向摆动。

1.4机械密封：单端面卫生型带接料冲洗腔，密封性好。

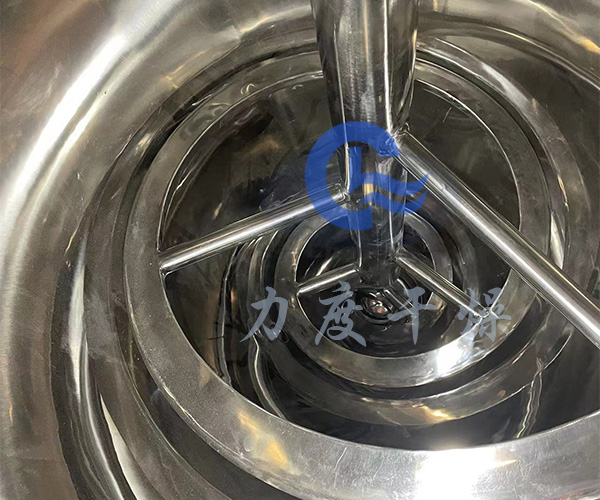

2．搅拌器：

空心搅拌轴用支撑杆分别与空心螺带连接，与空心螺带连接的上下端用空心支撑杆形成可通过热媒的回路。为了保证物料不粘结于筒壁，螺带与筒壁的间隙很小。

3．罐体：

该部分由上封头、圆锥筒体、真空过滤器、出料阀等组成。

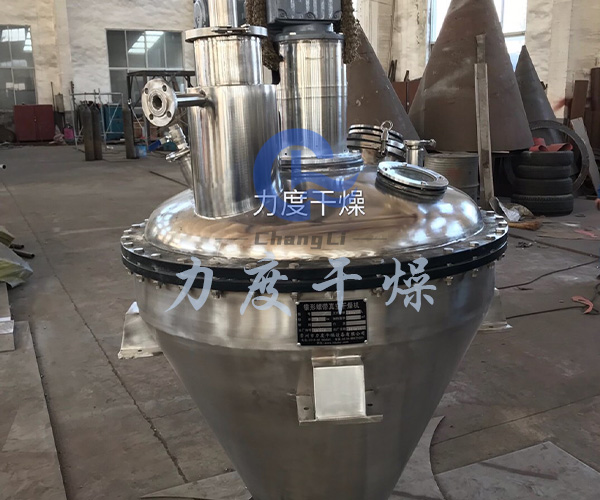

（1）上封头：承载传动部分及搅拌器；内表面接管口均圆弧过渡。所有与物料接触的材质均为304。工艺管口如下：DN400人孔、压力表、防爆视灯、视镜口、进料口、清洗口、真空口等。

（2）带加热夹套的下锥体：内表面光滑可以使物料得到充分干燥。出料时借助搅拌器的旋转，使出料迅速、干净。

（3）过滤器：采用金属烧结网，过滤精度高，过滤面积大。并且在真空出口设置排气口，在排气时对过滤器进行压缩空气反吹再生。

（4）出料阀：采用真空型偏心半球阀，其出料速度快，操作方便，出料无残留。

三.维生素单锥螺带真空干燥机要求

1、物料在生产中处理的原料粗品大都具有热敏性，所以在干燥的过程中往往出现物料结块，这就需要尽量缩短干燥时间，提高干燥效率。

2、在物料生产中，干燥过程中使用的循环气体的纯度会给物料的质量带来很大的影响。该设备采用给气技术，从运行经济性的角度出发，希望所有的工艺管线能够固定安装，从而节省类似双锥干燥器所要求的回转空间。

3、为了使整个流程连续起来，并同时减少物料的泄漏损失，干燥器的固体出料流量是可控的。这样能够减少清洁区人工操作装卸的工作量，及防止物料外冲现象
